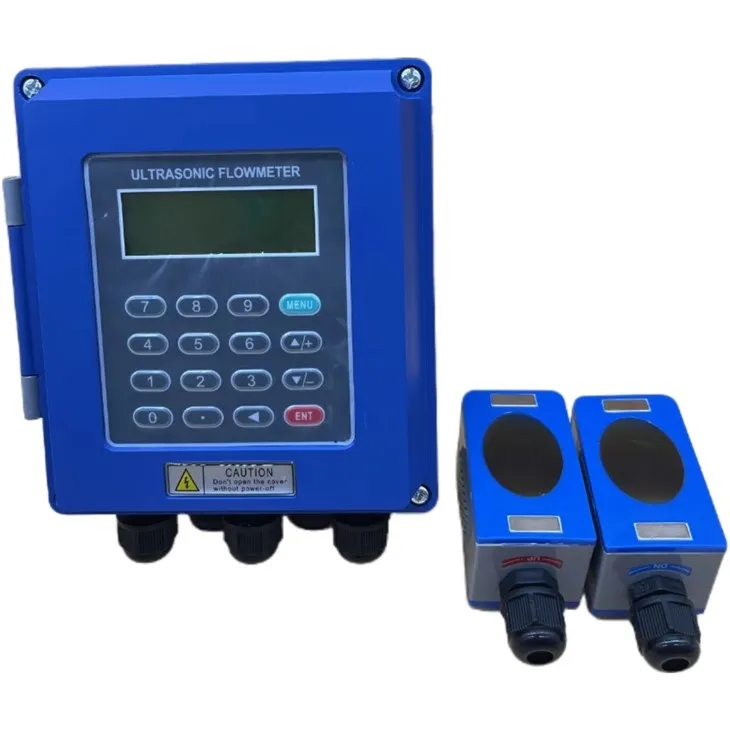

Popis výrobkov
Prenosné/vreckové ultrazvukové prietokové merače (energetické merače) sa používajú na meranie prietoku a tepla rôznych jednotlivých a rovnomerných kvapalín schopných viesť ultrazvukové vlny .
Prenosné/vreckové ultrazvukové prietokové metre s ultrazvukom prijímajú nekontaktné metódy merania, s veľkým meraním, bez pohyblivých mechanických komponentov a nie sú ovplyvnené tlakom systému a drsným prostredím ., boli úspešne aplikované pri meraní vody, čistej vody, morskej vode, chemickej kvapaliná 110 ° C . Ak presahuje túto teplotu, kontaktujte výrobcu alebo dodávateľa.
Prenosné/vreckové ultrazvukové merače energie sa široko používajú na meranie spotreby energie v odvetviach, ako je chladenie, kúrenie, výmenníky tepla, chladničky a kotly .
Pracovný princíp
Keď sa ultrazvukový lúč šíri v kvapaline, prietok kvapaliny spôsobí miernu zmenu v čase šírenia, čo je úmerné rýchlosti prietoku kvapaliny {{{}} pri nulovom prietokovom prietoku, čas potrebný na dva senzory emit a prijímanie zvukových vlny, ktoré sú presne rovnaké, čo je v skutočnosti rovnaká technológia. Smer proti prúdu je väčší ako smer v smere dole .
Technické parametre
|
Pomenovať projekt |
Prenosný ultrazvukový prietok (Energetický meter) |
Vreckový ultrazvukový prietokomer (energetický meter) |
Štyri gombíkové ručné ultrazvukové prietokomer |
|
|
presnosť |
Prietok ± 1%, rýchlosť tepla ± 2% |
±1% |
||
|
Kaliber |
15 mm ~ 6000 mm |
|||
|
Potrubný materiál |
Oceľová, nehrdzavejúca oceľ, liatina, PVC, meď, hliník a všetky ostatné husté potrubia môžu mať podšívku . |
|||
|
Meracie médium |
Voda, morská voda, priemyselná odpadová voda, kvapaliny na báze kyselín, alkohol, pivo, rôzne oleje a iné jednotné a rovnomerné tekutiny, ktoré môžu prenášať ultrazvukové vlny |
|||
|
monitor |
2x10 čínsky alebo 2x20 západný textový symbol LCD displej s podsvietením, zorné pole Veľkosť: 85x19 mm |
4x8 čínština alebo 4x16 Western Dot Matrix podsúvač LCD displej, pole View Veľkosť: 71x39 mm |
2x10 čínsky alebo 2x20 západný textový symbol LCD displej s podsvietením, zorné pole Veľkosť: 61x20mm |
|
|
Jazykové typy |
Číňania, angličtina, taliančina, francúzština, portugalčina, Türkiye, španielčina |
|||
|
Kľúč |
16+2 dotyk klávesnice |
4+2 dotyk klávesnice Podpora kľúčových operácií skratky |
||
|
komunikačné rozhranie |
RS485 |
RS232 |
RS485 |
|
|
Komunikačný protokol |
Modbus, M-BUS, Fuji Extension Protocol, jednoduchý protokol vodných metrov, kompatibilný s inými protokolmi výrobcu, prenosný ultrazvukový prietok (energetický meter) môže byť voliteľne vybavený protokolom HART protokol |
|||
|
Vstup výstupného signálu signálu |
1 kanál 4-20 MA výstup 1 OCT výstup 1 výstup relé 3- way 4-20 mA vstup 2- Meranie teploty (Meter energetiky) |
1 OCT výstup 2- Meranie teploty (Meter energetiky) |
-- |
|
|
záznam |
Tepelná tlačiareň Externá SD karta s kapacitou až 2G (voliteľná) |
Postavená v 32 miliárd pamäť Postavená karta SD s kapacitou až do 2G (voliteľná) |
Externá SD karta s kapacitou až 2G |
|
|
elektrický zdroj |
Adaptér |
Vstup: AC90 ~ 260V Výstup: DC15V Sila: 20W |
Vstup: AC90 ~ 260V Výstup: DC6V Sila: 6w |
|
|
nabíjateľná batéria |
Typ: ni MH Množstvo: 8 oddielov 1.2v Kapacita: 2000 mAh Čas nabíjania: 8 hodín Pracovná doba: Viac ako 20 hodín Nabíjanie pomocou napájacieho adaptéra umožňuje nepretržité meranie |
Typ: ni MH Množstvo: 3 oddiely 1.2v Kapacita: 2000 mAh Čas nabíjania: 8 hodín Pracovná doba: Viac ako 12 hodín Nabíjanie pomocou napájacieho adaptéra umožňuje nepretržité meranie |
||
|
charakteristický |
Inteligentné riadenie nabíjania, indikácia stavu nabíjania, prepúšťanie a prepustenie ochrany, detekcia batérií v reálnom čase a pripomienka zostávajúceho pracovného času |
|||
|
Materiál |
45 # oceľová doska |
Horenia spomaľujúca ABS |
||
|
Externé rozmery |
225 × 180 × 67 mm |
200 × 93 × 33 mm |
183 × 92 × 35 mm |
|
|
Hostiteľská váha |
2,5 kg |
390g |
375g |
|
