V oblasti vákuových systémov je nanajvýš dôležitá otázka najnižšieho tlaku, ktorý môže merať tlakový vysielač. Ako vedúci dodávateľa tlakových vysielateľov chápeme kritickú úlohu, ktorú presné meranie tlaku hrá v rôznych priemyselných aplikáciách, najmä v tých, ktoré zahŕňajú vákuové prostredie. V tomto blogovom príspevku sa ponoríme do faktorov, ktoré určujeme nižší limit merania tlakových vysielačov vo vákuových systémoch, preskúmame technológie používané na dosiahnutie nízkeho merania tlaku a diskutujú o dôsledkoch pre rôzne priemyselné odvetvia.
Faktory ovplyvňujúce najnižší merateľný tlak
Schopnosť tlakového vysielača merať nízke tlaky vo vákuovom systéme je ovplyvnená niekoľkými kľúčovými faktormi. Po prvé, konštrukcia a konštrukcia prvku snímania tlaku sú rozhodujúce. Rôzne typy snímajúcich prvkov, ako sú kapacitné, piezorezistívne a optické, majú rôznu citlivosť a hladiny hluku. Napríklad kapacitné snímacie prvky sú známe svojou vysokou citlivosťou, čo ich robí dobre - vhodnými na meranie nízkych tlakov. Pracujú tak, že zistia zmeny v kapacite v dôsledku deformácie bránice spôsobenej zmenami tlaku.
Ďalším dôležitým faktorom je vnútorný hluk tlakového vysielača. Dokonca aj v neprítomnosti vonkajšieho tlakového signálu generujú elektronické komponenty v vysielači určité množstvo hluku. Tento hluk môže maskovať malé zmeny tlaku, čím obmedzuje nižší limit merania. Výrobcovia využívajú rôzne techniky na zníženie hluku, napríklad používanie vysoko kvalitných elektronických komponentov, správne tienenie a pokročilé algoritmy na spracovanie signálu.
Kalibrácia a presnosť tlakového vysielača tiež zohrávajú významnú úlohu. Na presné meranie nízkych tlakov musí byť vysielač kalibrovaný v požadovanom rozsahu tlaku. Akékoľvek chyby v kalibrácii môžu viesť k nepresným meraniam, najmä na spodnom konci stupnice. Okrem toho je nevyhnutná dlhodobá stabilita vysielača. V priebehu času môžu faktory, ako sú zmeny teploty, mechanické napätie a starnutie komponentov, ovplyvniť výkonnosť vysielača.Stabilita vysielača nehrdzavejúca oceľVysielače sú navrhnuté tak, aby minimalizovali tieto účinky a udržali presné merania počas dlhšieho obdobia.
Technológie pre meranie nízkeho tlaku vo vákuových systémoch
Existuje niekoľko technológií na meranie nízkych tlakov vo vákuových systémoch. Jedným z najbežnejších je Pirani Gauge. Meradlá Pirani fungujú na základe zásady, že tepelná vodivosť plynu súvisí s jeho tlakom. Keď sa tlak vo vákuovom systéme znižuje, počet molekúl plynu klesá, čo následne znižuje tepelnú vodivosť. Vyhrievaný drôt v rozchode sníma túto zmenu tepelnej vodivosti a výsledná zmena odporu drôtu sa používa na stanovenie tlaku.
Ďalšou široko používanou technológiou je ionizácia studenej katódy. Tieto meradlá fungujú tak, že ionizujú molekuly plynu vo vákuovom systéme pomocou elektrického poľa s vysokým napätím. Ióny sa potom zhromažďujú elektródou a výsledný iónový prúd je úmerný tlaku plynu. Ionizácia studenej katódovej ionizácie sú schopné merať extrémne nízky tlak, až do rozsahu 10⁻⁻² MBAR.
Kapacitné tlakové senzory sú tiež obľúbené pre meranie nízkeho tlaku vo vákuových systémoch. Ako už bolo uvedené, detekujú zmeny tlaku meraním zmeny kapacity medzi dvoma elektródami oddelenými membránom. Kapacitné senzory ponúkajú vysokú citlivosť, rýchle časy odozvy a dobrú dlhodobú stabilitu. NášInteligentný priemyselný tlakVyužíva pokročilú technológiu snímania na zabezpečenie presných a spoľahlivých meraní s nízkym tlakom.
Aplikácie a dôsledky v rôznych odvetviach
Schopnosť presne merať nízky tlak vo vákuových systémoch má významné dôsledky pre rôzne odvetvia. Napríklad v priemysle výroby polovodičov sa vákuové systémy vo veľkej miere používajú v procesoch, ako je chemická depozícia pary (CVD) a fyzikálne ukladanie pár (PVD). Presné riadenie tlaku a meranie sú nevyhnutné na zabezpečenie kvality a konzistentnosti polovodičových zariadení. Malá odchýlka tlaku môže viesť k defektom uložených filmov, ktoré môžu ovplyvniť výkon konečného produktu.
V leteckom priemysle sa tiež spolieha na presné meranie nízkeho tlaku vo vákuových systémoch. Vákuové komory sa používajú na simuláciu vesmírneho prostredia na testovanie leteckých komponentov. Schopnosť merať a regulovať tlak v týchto komorách je rozhodujúca pre zabezpečenie spoľahlivosti a bezpečnosti komponentov v priestore - podobne ako podmienky.
Vo farmaceutickom priemysle sa vákuové systémy používajú v procesoch, ako je zmrazenie - sušenie. Na kontrolu procesu sušenia a zabezpečenie kvality konečných farmaceutických výrobkov je potrebné presné meranie tlaku. Nesprávne meranie tlaku môže viesť k neúplnému sušeniu alebo degradácii produktu.
Naše ponuky produktov na meranie nízkeho tlaku

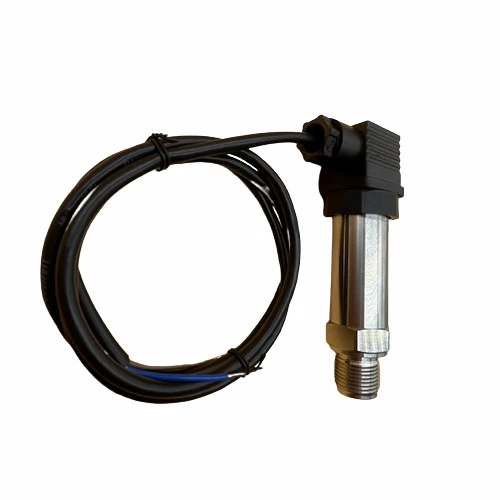

Ako dodávateľ tlakových vysielateľov ponúkame širokú škálu produktov špeciálne navrhnutých pre meranie nízkeho tlaku vo vákuových systémoch. NášKompaktný tlakový vysielačje ukážkovým príkladom. Kombinuje vysokovýkonný výkon s kompaktným dizajnom, vďaka čomu je vhodný pre aplikácie, v ktorých je priestor obmedzený. Tento vysielač je schopný merať tlaky až do 10 ⁻³ MBAR s vysokou presnosťou a spoľahlivosťou.
Naše inteligentné vysielače priemyselného tlaku sú vybavené pokročilými funkciami, ako sú bezdrôtové pripojenie a možnosti diaľkového monitorovania. To umožňuje používateľom ľahko integrovať vysielač do svojich existujúcich riadiacich systémov a monitorovať tlak v reálnom čase - čas zo vzdialeného miesta. Okrem toho sú naše vysielače navrhnuté tak, aby boli vysoko odolní voči faktorom životného prostredia, ako je teplota, vlhkosť a vibrácie, čo zabezpečuje stabilný výkon v drsnom priemyselnom prostredí.
Záver
Záverom je, že najnižší tlak, ktorý môže tlakový vysielač merať vo vákuovom systéme, je určený kombináciou faktorov vrátane návrhu snímacieho prvku, vnútorného hluku, kalibrácie a stability. Na meranie nízkeho tlaku sú k dispozícii rôzne technológie, ako sú meradlá Pirani, ionizácia studenej katódy a kapacitné senzory. Presné meranie s nízkym tlakom je rozhodujúce pre širokú škálu priemyselných odvetví vrátane výroby polovodičov, letectva a farmaceutických výrobkov.
Ako dodávateľ tlakových vysielateľov sme odhodlaní poskytovať vysokokvalitné výrobky, ktoré spĺňajú náročné požiadavky našich zákazníkov. Náš rozsah vysielačov, vrátane tých s pokročilými vlastnosťami a kompaktnými návrhmi, je navrhnutý tak, aby zabezpečoval presné a spoľahlivé meranie nízkeho tlaku vo vákuových systémoch. Ak potrebujete tlakové vysielače pre vaše aplikácie vákuového systému, vyzývame vás, aby ste nás kontaktovali a požiadali o podrobnú diskusiu o vašich konkrétnych požiadavkách. Náš tím expertov je pripravený vám pomôcť pri výbere najvhodnejšieho produktu pre vaše potreby a poskytnúť vám najlepšie možné riešenia.
Odkazy
- Príručka Ashrae: Chladenie. Americká spoločnosť pre vykurovanie, chladenie a inžinieri kondicionárov.
- Vákuová technológia a aplikácie. John F. O'Hanlon. Wiley - Interscience.
- Princípy merania tlaku. RP Dally, WF Riley a Kg McConnell. Wiley.
