Ako dodávateľ ultrazvukových prietokomerov sa často stretávam s dopytmi zákazníkov na možnosti našich produktov, najmä pokiaľ ide o meranie prietoku špinavých kvapalín. Toto je kritická otázka, pretože mnohé priemyselné aplikácie zahŕňajú kvapaliny, ktoré nie sú ani zďaleka čisté a čisté. V tomto blogu sa ponorím do vedy za ultrazvukovými prietokomermi a preskúmam, či dokážu efektívne merať prietok špinavých kvapalín.
Ako fungujú ultrazvukové prietokomery
Predtým, než budeme diskutovať o meraní špinavých kvapalín, poďme najprv pochopiť základný princíp ultrazvukových prietokomerov. Existujú dva hlavné typy: tranzitný čas a Doppler.
Transit - Časové ultrazvukové prietokomery
Ultrazvukové prietokomery s časom prechodu fungujú tak, že merajú rozdiel v čase, ktorý potrebuje na prechod ultrazvukových signálov proti prúdu a po prúde v kvapaline. Dva prevodníky sú inštalované na vonkajšej strane potrubia, jeden pred a jeden po prúde. Ultrazvukové signály sa posielajú tam a späť medzi prevodníkmi. Keď tekutina prúdi, signál smerujúci po prúde je rýchlejší ako signál smerujúci proti prúdu. Presným meraním tohto časového rozdielu možno vypočítať rýchlosť prúdenia tekutiny a potom určiť objemový prietok na základe plochy prierezu potrubia.
Dopplerovské ultrazvukové prietokomery
Dopplerovské ultrazvukové prietokomery pracujú na Dopplerovom jave. Do tekutiny vyžarujú ultrazvukové vlny. Keď sa tieto vlny stretnú s časticami alebo bublinami v tekutine, frekvencia odrazených vĺn sa zmení. Meraním tohto frekvenčného posunu možno odhadnúť rýchlosť prúdenia tekutiny.
Meranie špinavých kvapalín pomocou ultrazvukových prietokomerov
Tranzit - Časomery a špinavé kvapaliny
Prietokomery doby prechodu sú vo všeobecnosti navrhnuté pre čisté alebo mierne kontaminované kvapaliny. Prítomnosť veľkého počtu pevných častíc, bublín alebo vysoká úroveň zákalu v kvapaline môže spôsobiť problémy. Pevné častice môžu rozptyľovať a absorbovať ultrazvukové signály, čím znižujú silu signálu a sťažujú presné meranie času prechodu. Bubliny môžu tiež spôsobiť podobné problémy, pretože môžu odrážať a lámať ultrazvukové vlny, čo vedie k nepresným údajom.
V niektorých prípadoch, keď je úroveň kontaminácie relatívne nízka, sa však stále môžu použiť prietokomery s časom prechodu. Napríklad, ak sú častice malé a rovnomerne rozložené a koncentrácia nie je príliš vysoká, prietokomer môže stále fungovať správne. Niektoré pokročilé prietokomery sú vybavené algoritmami spracovania signálu, ktoré dokážu kompenzovať menšie poruchy signálu spôsobené kontaminantmi.
Dopplerove prietokomery a špinavé kvapaliny
Na meranie špinavých kvapalín sú vhodnejšie dopplerovské prietokomery. Keďže sa spoliehajú na odraz ultrazvukových vĺn od častíc alebo bublín v tekutine, v skutočnosti vyžadujú prítomnosť takýchto rozptylovačov, aby fungovali. Kvapalina musí obsahovať dostatočný počet častíc alebo bublín s veľkosťou väčšou, ako je vlnová dĺžka ultrazvukových vĺn (zvyčajne v rozsahu desiatok mikrometrov alebo viac).
Ak je kvapalina príliš čistá, so žiadnymi alebo veľmi malým počtom rozptylovačov, Dopplerov prietokomer nebude schopný generovať spoľahlivý signál. Na druhej strane, ak je koncentrácia častíc alebo bublín príliš vysoká, môže to tiež spôsobiť problémy. Nadmerné rozptyly môžu viesť k viacnásobným odrazom a interferencii, čo sťažuje presné meranie frekvenčného posunu.
Úvahy o meraní špinavých kvapalín
Pri použití ultrazvukových prietokomerov na meranie znečistených kvapalín je potrebné zvážiť niekoľko faktorov:
Veľkosť a koncentrácia častíc
Ako už bolo spomenuté, veľkosť a koncentrácia častíc alebo bublín v kvapaline sú rozhodujúce. Pri Dopplerových prietokomeroch by veľkosť častíc mala byť v určitom rozsahu a koncentrácia by mala byť dostatočná, ale nie nadmerná. Pre prietokomery s časom prechodu sú výhodné nízke koncentrácie častíc a malé veľkosti častíc.
Viskozita
Viskozita špinavej kvapaliny môže tiež ovplyvniť výkon prietokomeru. Kvapaliny s vysokou viskozitou môžu spomaliť pohyb častíc alebo bublín, čo môže ovplyvniť meranie rýchlosti prúdenia. Kvapaliny s vysokou viskozitou môžu navyše spôsobiť rýchlejšie zoslabenie ultrazvukových signálov, čím sa zníži intenzita signálu.
Materiál a stav potrubia
Materiál a stav potrubia môžu tiež ovplyvniť meranie. Niektoré materiály potrubia môžu absorbovať alebo rozptyľovať ultrazvukové signály, čím sa znižuje kvalita signálu. Skorodované alebo s hrubými stenami potrubia môžu tiež spôsobiť ďalšie straty signálu a odrazy, čo vedie k nepresným údajom.
Naše ultrazvukové prietokomery na špinavé tekutiny
V našej spoločnosti ponúkame rad ultrazvukových prietokomerov, ktoré možno použiť na meranie špinavých kvapalín. nášSvorka - na ultrazvukovom prietokomereje obľúbenou voľbou. Možno ho jednoducho inštalovať na vonkajšiu stranu potrubia bez potreby rezania potrubia alebo prerušenia procesu. Tento typ prietokomeru je dostupný vo verziách tranzit - time aj Doppler, čo umožňuje zákazníkom vybrať si najvhodnejšiu možnosť na základe charakteristík špinavej kvapaliny.

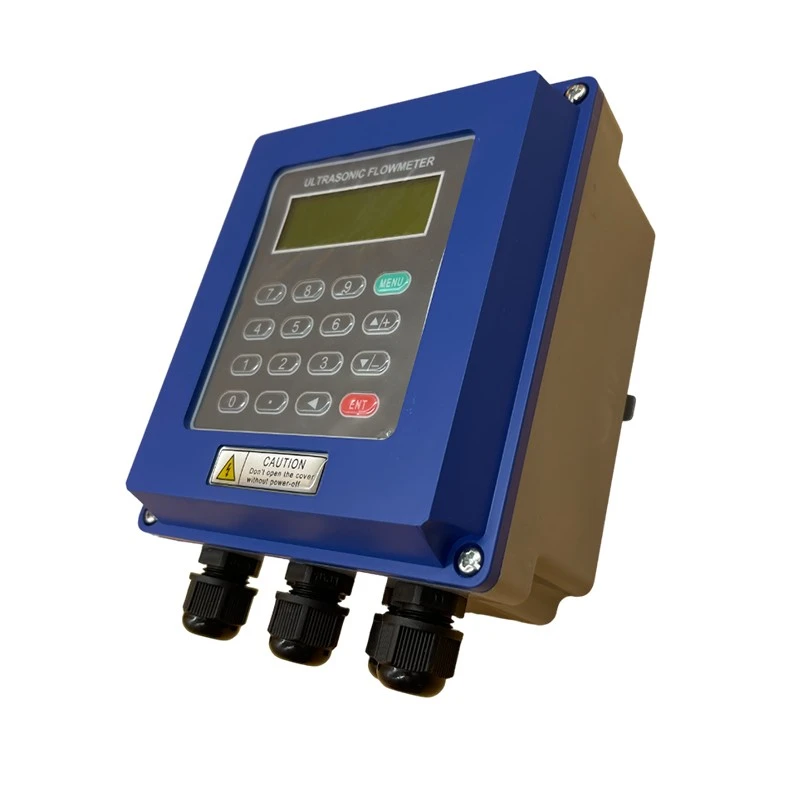

nášUltrazvukový merač prietoku vodymožno použiť aj na meranie vody s určitým stupňom znečistenia. Je navrhnutý tak, aby poskytoval presné a spoľahlivé merania prietoku v rôznych aplikáciách súvisiacich s vodou, ako sú čistiarne odpadových vôd a priemyselné vodné systémy.
TheExterný ultrazvukový prietokomerje ďalšia možnosť. Ponúka neintruzívne meranie, čo je obzvlášť užitočné pri práci so špinavými kvapalinami, ktoré môžu spôsobiť koróziu alebo upchatie in-line snímačov.
Záver
Na záver možno povedať, že ultrazvukové prietokomery môžu merať prietok špinavých kvapalín, ale vhodnosť závisí od typu prietokomeru a vlastností špinavej kvapaliny. Dopplerove prietokomery sú vo všeobecnosti vhodnejšie pre vysoko kontaminované kvapaliny, zatiaľ čo prietokomery doby prechodu sú lepšie pre mierne kontaminované alebo čisté kvapaliny. Presné merania prietoku možno dosiahnuť dôkladným zvážením faktorov, ako je veľkosť častíc, koncentrácia, viskozita a stav potrubia.
Ak čelíte výzve merania prietoku špinavých kvapalín vo vašich priemyselných procesoch, naše ultrazvukové prietokomery môžu poskytnúť spoľahlivé riešenie. Máme tím odborníkov, ktorí vám môžu pomôcť vybrať najvhodnejší prietokomer na základe vašich špecifických požiadaviek. Pre viac informácií a začatie diskusie o obstarávaní nás neváhajte kontaktovať. Zaviazali sme sa poskytovať vám vysoko kvalitné produkty a vynikajúce služby.
Referencie
- "Ultrazvukové prietokomery: princípy a aplikácie" od ASME Press.
- "Príručka merania prietoku: Priemyselný dizajn, prevádzkové princípy, výkon a aplikácie" od Richarda W. Millera.
- Technické podklady od výrobcov ultrazvukových prietokomerov.
